点对点/点对多点远距离/实时/二路数据二路话音无线通讯系统

时间:2020-12-14 17:26:35 来源: 点击:

一、 简 介
    用无线电台方式实现远程数据采集、监视与控制以及远距离话路传输,相对于架设专用电缆(或光缆)、租用电信专线等,具有造价低廉、施工快捷、运行可靠、维护简单等优点。
    深圳华夏盛公司SCADA系列数字电台采用数字信号处理、纠错编码、软件无线电、数字调制解调和表面贴片一体化设计等技术,具有高性能、高可靠及抗干扰性好等特点。电台提供标准RS-232数据口可直接与各种复用器相连接。
    深圳华夏盛电台工作于230MHz、400MHz、800MHz以及2.4GHz等几乎所有可用频段,传输速率达19.2kbps(2.4GHz电台为115kbps),误码低于10E-6(接收电平-110dBm时),发射功率0.5-25瓦可调节,无中转通信距离达30公里以上,适用于城市、丘陵、山区等各种地理环境,并具有远程诊断、测试、监管等功能,满足各行业调度或控制中心与众多远方台站之间双向实时数据采集和控制以及实时话路传输的需要。
    全双工数字电台提供RS232数字接口,配复用器就可以实现数据和话音同时通讯。

二、 系统结构
1. 点对点系统结构

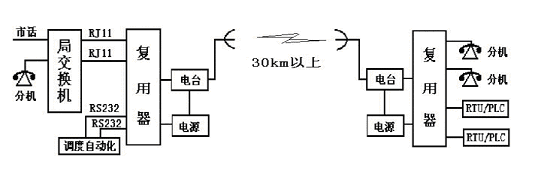

    用全双工数字电台及复用器实现二路话音及二路数据传输结构如下图:
点对点/点对多点远距离/实时/二路数据二路话音无线通讯系统(图1)

2. 点对多点系统结构
    主站用多套点对点设备叠加,配合路器、分路器及全向天线组成天馈线共用系统,根据不同位置分布架设多个远端外围站,即构成点对多点无线通信系统。
点对点/点对多点远距离/实时/二路数据二路话音无线通讯系统(图2)

    用华夏盛电台组成的点对多点通信系统有FDMA频分多址(230M/400M/800MHz)和CDMA码分多址(2.4GHz)二种多址复用方式,加拿大SRT、日本NEC以及阿尔卡特等公司提供的点对多点系统基本上是TDMA时分多址复用方式。华夏盛电台频分多址方式的系统容量即外围站数目是由占用频率数决定的,码分多址方式的系统容量在2.4GHz频段可以有65000个外围站。
    不同于无线接入系统,点对多点无线通讯系统是在主站和各个外围站之间提供一话一数或二话二数业务,话音和数据同时传输互不影响。话音业务是具有主叫被叫拨号功能的标准普通电话,数据业务是连续实时采集传输双向透明数据的标准RS-232接口(300~9600bps)。主站的电话接口RJ11与公共电话网(或企业内部交换机)联网,数据接口RS-232与局域网联网。一般的无线接入系统只提供电话业务不提供数据业务,即使通过MODEM将电话线转为数据口,提供的是拨号上网的数据业务而非24小时实时连续的数据业务。

三、 设备配置
1. 点对点设备配置



序号 名   称 型号及产地 单价 数量 小计 备注
1 数字电台 全双工型   2   230MHz-2.4GHz
2 复用器 ACCESS-M2型   2   二话二数
3 定向天线 广州七所TDJ-PST2400-23-8型   2
4 避雷器 日本钻石   2
5 电源 顺德PC-13.8   2   15A



2. 点对多点设备配置(以九个外围站为例)

    a.主站(可接9个外围站,提供18个中继话路,18个串口)
       包括:数字电台×9、复用器×9、天馈系统×1、电源×9、机架×3
    b.外围站(提供2个用户话路,2个串口)
       包括:数字电台×1、复用器×1、天馈系统×1、电源×1、机架×1
    c.差转站(提供单信道双工差转链路)
       包括:数字台×2、天馈系统×2、电源×2、机架×1)

四、 部分用户
    泰安电业局、新泰电力局、曲阜电业局、胜利油田、上海地震局、长沙江河五洋、空军某部等。
