一、中转系统的组成及工作原理
利用发射塔、大楼或高山等制高点,设中转台达到大范围覆盖。中转台设备包括全双工电台、全向天线、馈线、双工器、电源。

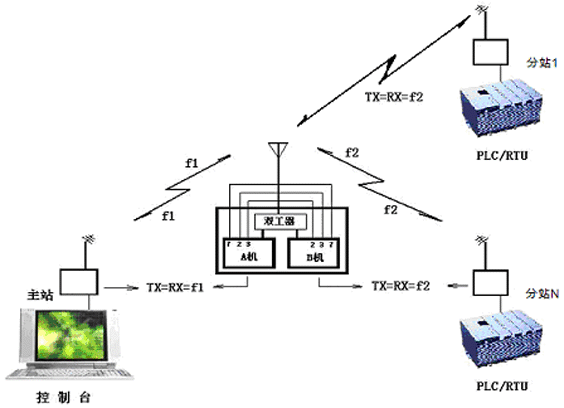

中转系统组成及工作原理

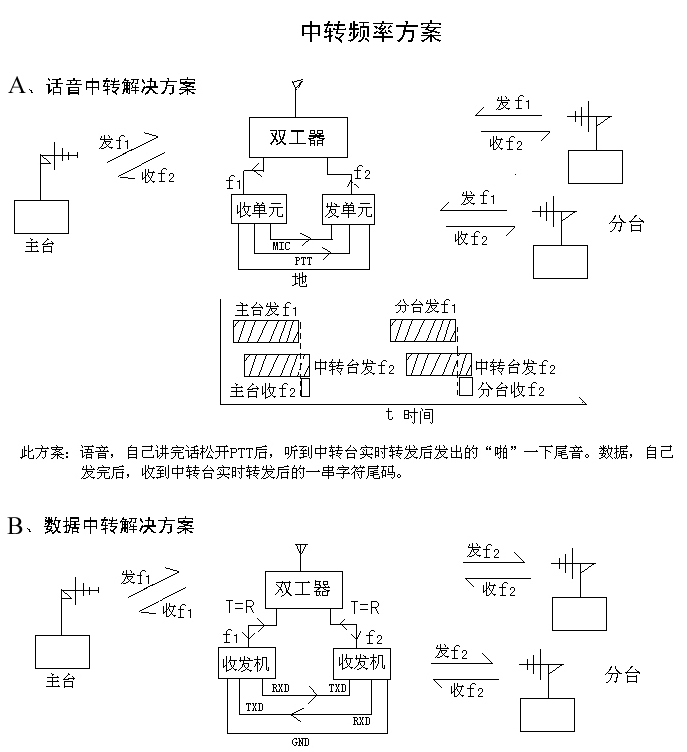

系统工作原理与没有中转方式是一样的,只是中转系统需要一对频点,如主站收发f1和分站收发f2。点对多点用轮询方式(MODBUS等通信协议),主站用f1通过中转站给某分站发命令,中转站用f1收到即用f2转发,某分站用f2收到命令后,用f2通过中转站给主站发响应,中转站用f2收到即用f1转发,主站用f1收到该分站的响应,完成一个点的轮询。
二、系统容量计算
点对多点系统的系统容量(即能带多少个RTU)取决于二个前提:
A、系统要求多少时间内轮询一轮(T秒)
B、平均每个RTU每次轮询时有多少数据量(D字节)要送系统容量(RTU数)=T/每个RTU占用的时间
C、轮询命令C(字节)
每个RTU占用的时间=D×10(bits)/9600(速率)+收发转换时间(约10ms)+C×10(bit)/9600(速率)+收发转换时间(约10ms)
1、如假设平均每个RTU传15字节,轮询命令长10字节,则每个RTU占用时间为
15×10/9600+0.01+10×10/9600+0.01=0.046秒
如系统要求每10秒更新一轮,则系统容量为
10/0.046=217个RTU
2、同样假设平均每个RTU传50字节,则每个RTU占用时间为 50×10/9600+0.01+10×10/9600+0.01=0.082秒
如系统要求每1秒更新一轮,则系统容量为
1/0.082=12个RTU
三、如何实现电台的更少时延传输

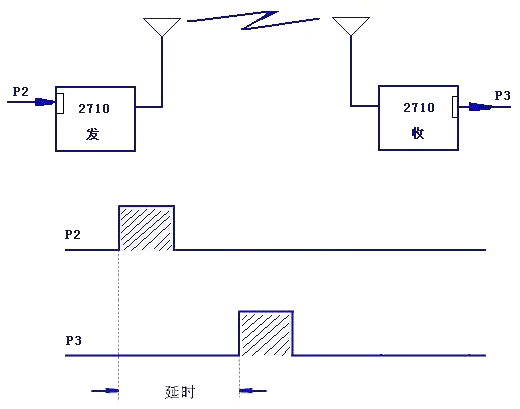

2710电台的时延(Latency即从发射电台的RS232接口的P2送入数据,到接收电台的RS232接口P3输出数据)标称值为小于7ms。根据电台收发工作过程,电台的时延与电台的输入缓冲、打包处理、发射启动、空中传输、接收处理、输出缓冲等环节有关。测试结果如下:
如果收发电台缓冲是打开(Buffer=ON)、电台数据启动(即DATA KEY=ON,CKEY=OFF),2710电台时延在15~25ms(2710A约21 ms,2710C约16 ms)。
把接收电台的缓冲设为关闭(Buffer=OFF),则时延约为7~15ms。如果把发射电台的发射启动设为连续(CKEY=ON),那么时延约为2.5~3ms(2710A约3ms,2710C约2.5 ms)。同时把发射电台的缓冲设为开(Buffer=ON)
另外,由于2710电台是动态自适应打包,数据命令之间需要有一定时间间隔(如1s以上),否则接收数据时间间隔将不均匀。
注意:如果把电台设为CKEY:ON即电台为连续发射,那么该电台一开机通电就常发,电台的天线要接好,否则容易烧功放。一般情况下不要使用这种设置。
