一.前言
油田勘探作业的数字化地震，从测量、放线、排列布点查排，到震源、打井、井方放炮、独立激发、钻井等的地震队各班组，包括VTS车辆调度，需要能够满足在平原、丘陵、山区、海岛等各种地形环境的大范围、稳定可靠的专用通讯设备，提供对讲语音，和短数据/测控数据/指令及状态回传/实时高精度RTK，及文件/图片/视频等主要业务，满足油田勘探作业，从数字化到网络化、智能化的及时可靠通讯和高效安全质控。
特点A：荒山、野外、偏远、复杂，无公网
特点B：话音、数据、图文、视频，多业务
二.现有通讯方式
1.VHF超短波对讲/数传电台（窄带业务）
工作频段130-174MHz，功率30瓦，多信道单工对讲通话和透明232串口数据传输（数据和话音不同时），用于各班组语音对讲调度和震源RTK/指令和响应，可以通过中继和多基站联网，实现大范围作业的通讯。
2.测量/钻井系统（宽带业务）
基于4G公网/网桥的带4G模块、wifi和蓝牙的手簿，通过直联上网或存储下载到后台处理，受限于公网通讯覆盖和网桥距离近，通讯范围小，效率低。
3.北斗短报文（短信息）
基于北斗卫星提供的几十秒一条的定位/状态短数据，全球范围无盲区覆盖。
问题A：对讲通信的范围受限
问题B：数据图传的实时性差

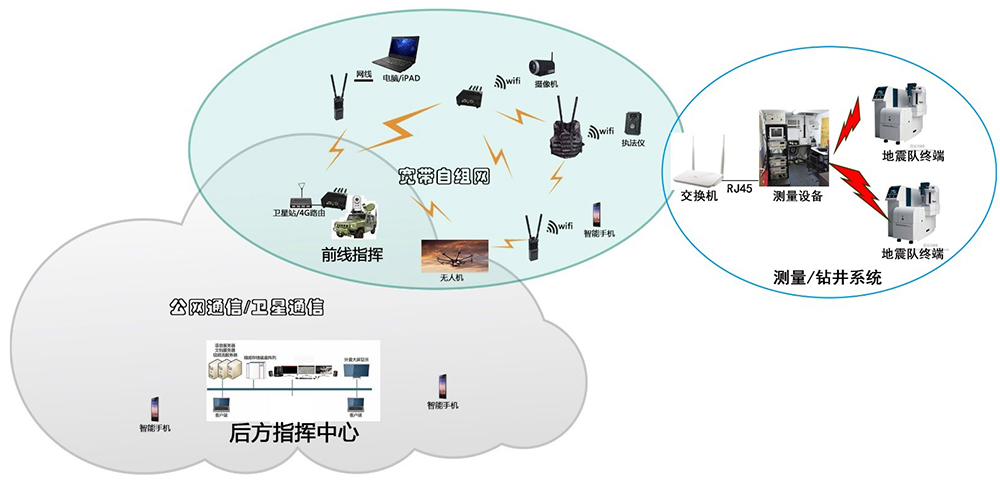

三.基于宽带自组网的宽窄融合无线调度通讯系统
能够同时提供对讲语音、串口数据和IP网络流的自动路由、多跳中继的多对多通讯的宽带自组网电台，是专网无线通讯的更高阶段。通过与4G公网（或卫星地面站、专网光纤等）路由对接，与窄带电台的串口、语音口互联互通，可随时实现宽窄融合的综合业务无线调度通信，为各种地形环境的大范围、高速可靠的网络化、智能化油田勘探作业，提供目前更强大的无线通信平台。

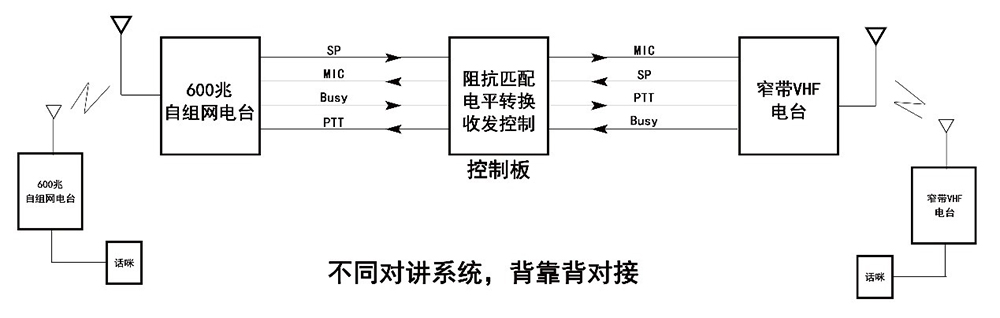

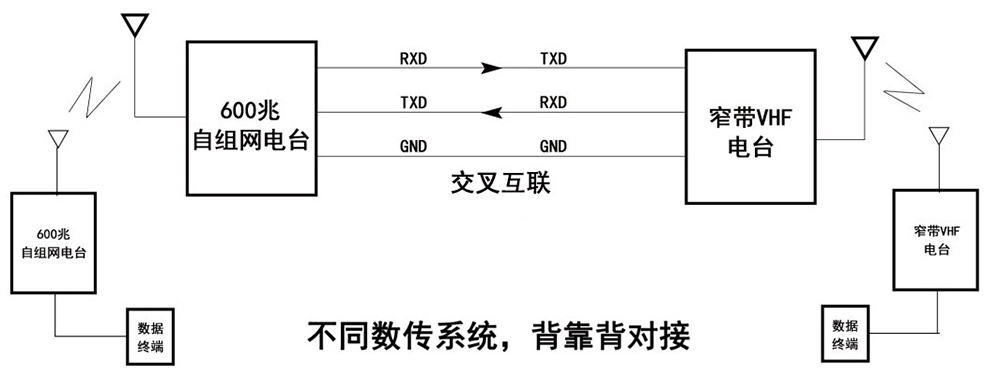

关键A：多种业务接口的互联互通
关键B：自动路由、多跳中继的多种网络的大范围、多基站联网
关键C：多种业务的带宽动态优化
基于宽带自组网实现
公网/卫星/网桥/专网的大范围接入互联

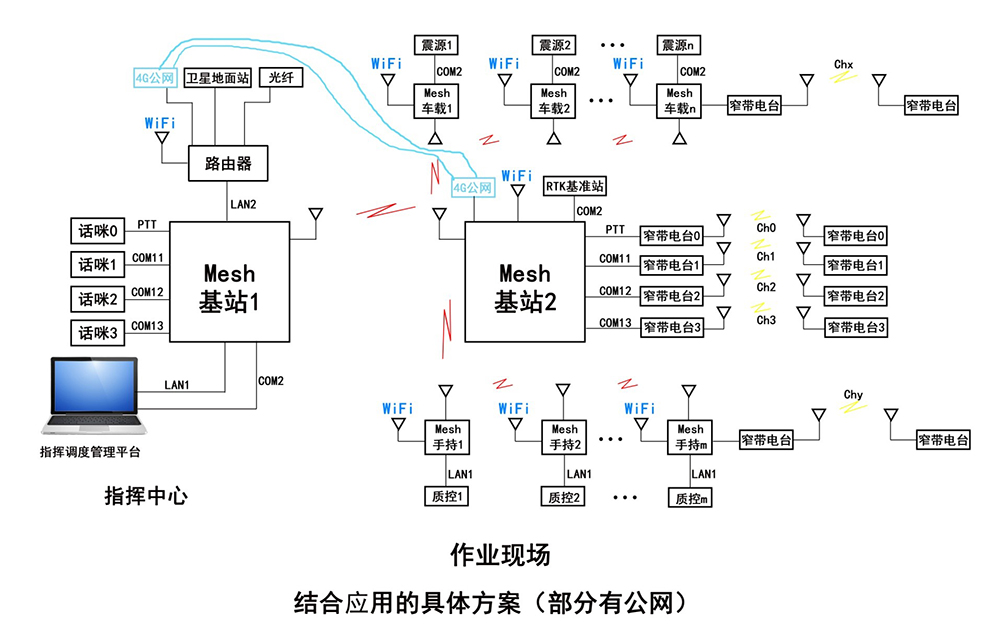

四.结合应用的具体方案（部分有公网）
Mesh作用A：对讲语音、异步数据的同时接入，和多基站互联互通

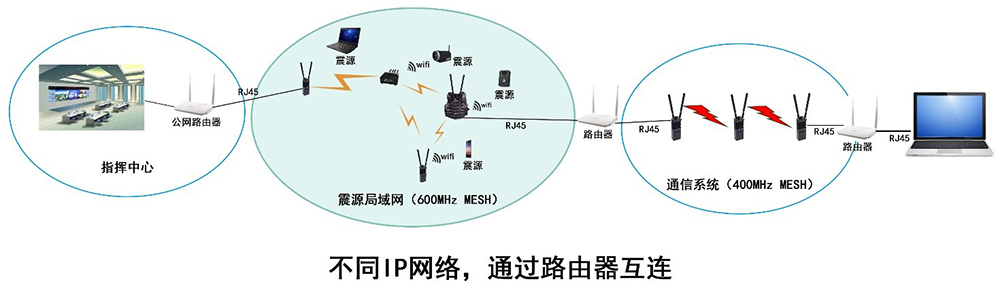

Mesh作用B：4G公网、卫星专网的扩展延伸，和各种网络流的互联互通
五.宽带MESH20、窄带MESH20及海能达HM780的网络数据、测控数据及对讲语音互联互通的应用测试及现场实测图
注：1、2通过3、4、5、6，把串口数据、网络数据、对讲语音，传输到7和8；
3、4中的HM780、窄MESH20，与宽MESH20，透明传输，数据格式不变；
4、6中的宽MESH20，分三个通道传输窄MESH、HM780的网络数据、串口数据、语音信号，互不影响。
